Тема: TermoVision  (Прочитано 13201 раз)

0 Пользователей и 1 Гость просматривают эту тему.



Оффлайн roytman

  • Сообщений: 905
  • Город: Москва
« Ответ #1 : 18 Январь, 2011, 11:45:47 am »

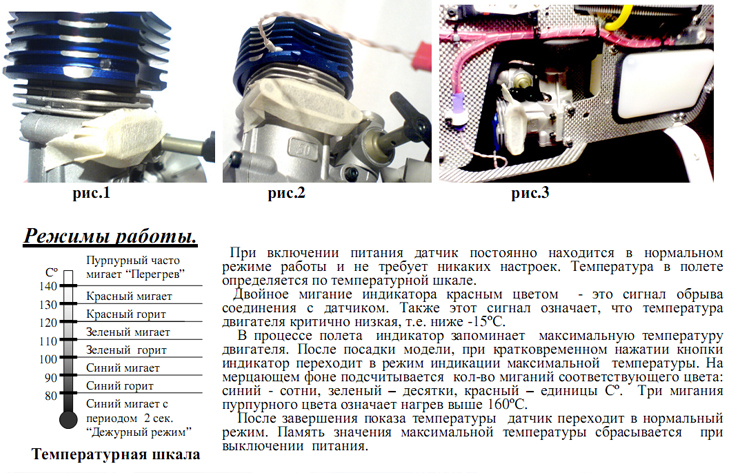

Я бы ставил так же, как и здесь нарисовано:

http://www.rcrotor.ru/var/cache/57487-3ed7479b3c671bbe29810a80fd7e61b4.jpeg

Какая разница, 50 или 90 движок, устройство всеравно одинаковое. ИМХО.
1) T-rex 500 (Vbar, JR3405, BLS257) 2) Logo 600 V-bar 12S, BLS253, BLS251 на хвосте, Scorpion H4035-


Оффлайн roytman

  • Сообщений: 905
  • Город: Москва
« Ответ #3 : 18 Январь, 2011, 12:03:18 pm »
Ясно. Интересно тогда, где они сверлят.
1) T-rex 500 (Vbar, JR3405, BLS257) 2) Logo 600 V-bar 12S, BLS253, BLS251 на хвосте, Scorpion H4035-

Оффлайн vitkor

  • Старейшина клуба
  • Сообщений: 2526
    • Виктор
    • Козаченко
    • Радиоуправляемые вертолеты в Новосибирске
  • Город: Новосибирск
« Ответ #4 : 18 Январь, 2011, 12:38:26 pm »
А шо, обязательно сверлить?
Термоклей? Эпоксидка? Не подходят?
Датчик обычно ставлю на стыке между головой и картером, под феном.
Виктор. Вертолетный дневник - http://www.heli-spb.ru/forumheli/index.php?board=139.0

Оффлайн rok

  • Сообщений: 98
    • Александр
    • Копылов
  • Город: Мытищи
« Ответ #5 : 18 Январь, 2011, 12:51:10 pm »
А шо, обязательно сверлить?
Термоклей? Эпоксидка? Не подходят?
Датчик обычно ставлю на стыке между головой и картером, под феном.
Сверлится на определённую глубину, чтобы показания были точнее....

Оффлайн palek

  • Сообщений: 1130
    • Артём
    • Владимирович
  • Город: Челябинск
« Ответ #6 : 18 Январь, 2011, 13:08:38 pm »
Игорь,я на своей SR-ке засверливался между 1-м и вторым болтом по часовой стрелке(если смотреть на головку сверху, со стороны рёбер).Не в ребро, а прямо в "тело". Там места достаточно. Под углом, как на 2 часа. Чтоб провод вверх потом уходил. Глубиной  примерно мм 5-6. И заливал датчик на "поксипол". Замечаний в работе небыло. Проверял нагревая феном, на котором устанавливал различную температуру. Расхождение 2-4 градуса.

Оффлайн Motorhead in therion

  • Сообщений: 93
    • Павел
    • Троицкий
  • Город: Москва, Зеленоград
« Ответ #7 : 18 Январь, 2011, 13:50:30 pm »
Только я сажал на автогерметик, т.к. в таком случае датчик можно вытащить, а если залить эпоксидкой - это уже с концами.

Оффлайн AlexSr

  • Старейшина клуба
  • Сообщений: 4792
  • Покурим и ... Полетели?
    • Александр
    • Сергиенко
  • Город: Санкт-Петербург
« Ответ #8 : 18 Январь, 2011, 13:54:09 pm »
Я бы не советовал сверлить "вверху" (со стороны фена) - там обдув, больше остывает эта часть головы. Внизу (на 7-8 часов) самое то  O0 Что бы и от глушака дальше было и от фена.
С уважением, Александр Сергиенко  - Пилот Клуба HELI-SPB

Оффлайн palek

  • Сообщений: 1130
    • Артём
    • Владимирович
  • Город: Челябинск
« Ответ #9 : 18 Январь, 2011, 14:00:20 pm »
Саш, а какая может быть разница температур сверху-сбоку и снизу сбоку? Я думаю, в пределах 2-3градусов. Прибор показывает с градацией 10 градусов. И разница даже в 3-4 градуса я думаю не столь существенна. Если попёр перегрев, то его сразу увидишь. :) А вот укладывать проводку снизу вверх, труднее.

Оффлайн AlexSr

  • Старейшина клуба
  • Сообщений: 4792
  • Покурим и ... Полетели?
    • Александр
    • Сергиенко
  • Город: Санкт-Петербург
« Ответ #10 : 18 Январь, 2011, 14:30:13 pm »
Ну, на самом деле наверное небольшая ... Хотя, чёрт его знает!  :D
С уважением, Александр Сергиенко  - Пилот Клуба HELI-SPB


Оффлайн Леонид Волков

  • Старейшина клуба
  • Сообщений: 2018
    • Леонид
    • Волков
  • Город: Москва, Свиблово
« Ответ #12 : 18 Январь, 2011, 17:18:08 pm »
Я на всех своих моторах вживлял засверливанием между нижних ребер головки с задней
стороны мотора и ставил на герметик для КПП ,он теплопроводный.
Засверливаю на глубину ,где ребро заканчивается.


Оффлайн Леонид Волков

  • Старейшина клуба
  • Сообщений: 2018
    • Леонид
    • Волков
  • Город: Москва, Свиблово
« Ответ #14 : 18 Январь, 2011, 23:00:19 pm »
Внимательно выслушав мнения уважаемых Коллег, я сделал вывод,
что само разумное сверлить отверстие диаметром 2,5 и глубиной 6
между нижних рёбер головы вот здесь:

Вот ,вот ,там и сверлю,все правильно.
